Topná tělesa jsou určena k přeměně elektrické energie na teplo. Zařízení se instalují do průtokových a zásobníkových ohřívačů vody. Podle návrhu existují dvě skupiny topných těles – „suché“ a „mokré“ (ponorné). V tomto článku se podíváme na výhody a nevýhody obou typů.
Topná tělesa tohoto typu jsou utěsněná trubice (baňka) se spirálou uvnitř. Trubice je naplněna sypkým plnivem. Část ve styku s vodou je vyrobena z mědi, titanu, nerezové oceli nebo slitiny s vysokou tepelnou vodivostí. Spirála je vyrobena z nichromu nebo jiného materiálu s vysokým elektrickým odporem.
Topné těleso je ponořeno ve vodě, proto se topným tělesům říká „mokré“. Zařízení jsou často kombinována do skupin několika kusů na společném držáku. Skupiny topných těles průmyslových kotlů jsou spojeny do výkonových stupňů připojených k jednomu stykači. Toto řešení se používá u ohřívačů vody s topnými tělesy řady AVP od firmy Nevsky.
„Mokré“ topné články se vyznačují:
- Rychlé zahřátí. Přímý kontakt baňky s vodou zajišťuje rychlý přenos tepla.
- Nízká setrvačnost. Teplotu vody v kotlích s „mokrými“ topnými tělesy lze upravit rychleji.
- Nízká setrvačnost. Teplotu vody v kotlích s „mokrými“ topnými tělesy lze upravit rychleji.
- Nízká cena. Konstrukce zařízení je poměrně jednoduchá, takže náklady budou nižší.

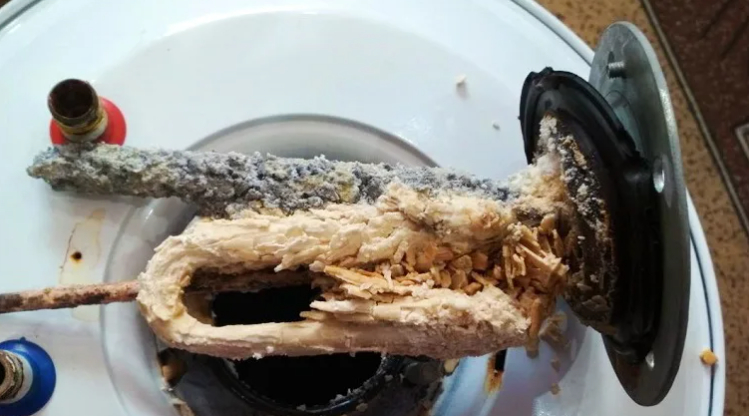

„Mokré“ topné články jsou náchylné k usazování. Při vysoké tvrdosti vody podporují vysoké povrchové teploty usazování vodního kamene. Mezi nevýhody dále patří relativně krátká životnost a riziko spirálové deformace.
Konstrukce topných těles tohoto typu je podobná „mokrým“ topným tělesům. Jediným rozdílem je přítomnost přídavné žárovky vyrobené z keramiky nebo jiného materiálu. Topné těleso je umístěno v ochranném krytu, který přichází do styku s vodou.
- Dlouhá životnost z důvodu absence přímého kontaktu topného tělesa s teplou vodou.
- Pomalá tvorba usazenin díky materiálu ochranného obalu a nižší povrchové teplotě.
- Žádné riziko úrazu elektrickým proudem v případě netěsnosti v důsledku dielektrických vlastností pláště.
Mezi nevýhody patří relativně nízká rychlost ohřevu vody. Teplota na povrchu pláště je nižší než na povrchu kovové baňky „mokrého“ topného tělesa, takže se voda ohřívá pomaleji. V souladu s tím je rychlost reakce na změnu nastavení termostatu nižší. Kromě toho je konstrukce „suchého“ topného tělesa složitější, což ovlivňuje jeho cenu.
Ohřívače vody jsou dodávány s již nainstalovanými topnými tělesy. Vlastní výměna topných těles za zařízení jiného typu je nepraktická: ohřívač vody nebude splňovat jeho vlastnosti.
Pro prodloužení životnosti „mokrých“ topných těles jsou zde hořčíkové anody, které chrání výkon kotle a topná tělesa před korozí. Nerezová topná tělesa nejsou po celou dobu provozu pokryta oxidy. Pro ochranu před vodním kamenem se doporučuje nainstalovat filtr na vstup ohřívače vody a včas provést údržbu kotle. RCD nebo automatický jistič chrání před únikem proudu.
Doba ohřevu a doba reakce na změnu nastavení termostatu jsou kompenzovány výhodami „suchých“ topných těles. Kotel s takovými topnými články je výhodnější pro vysokou tvrdost vody, protože vám umožňuje ušetřit na poměrně drahém filtru. Ve všech ostatních případech není žádný zvláštní rozdíl mezi ohřívači vody se „suchými“ a „mokrými“ topnými články.
Pokud se objeví známky poruchy kotle, doporučujeme kontaktovat servisní oddělení. Práce na instalaci nebo demontáži, diagnostice, elektrických topných těles by měl provádět pouze odborník se specializovaným vzděláním. Svépomocná výměna topných těles bez příslušných znalostí a dovedností je nebezpečná.
Pokud není možné instalovat průtokový ohřívač vody (plynový ohřívač vody) v bytě nebo soukromém domě, majitel si často koupí elektrický akumulační kotel. V současné době jsou v prodeji následující jednotky:
- horizontální a vertikální provedení;
- s objemem nádrže od 20 do 200 litrů;
- s jedním nebo dvěma topnými tělesy. Jeden je určen speciálně pro ohřev vody, druhý je pro udržování teploty;
- s mechanickým a elektronickým ovládáním.

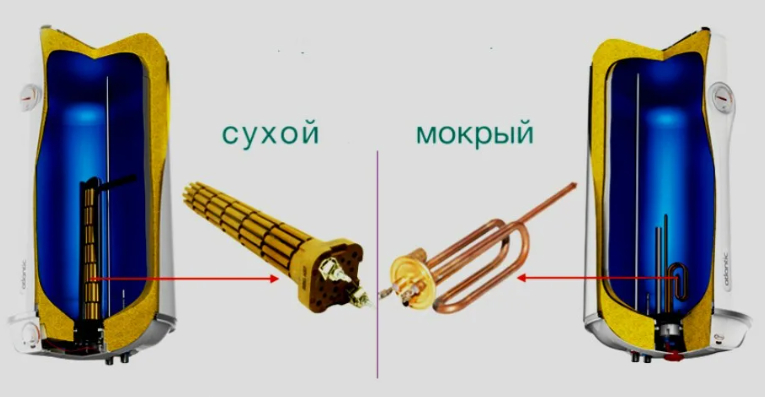

Při výběru se můžete zaměřit na řadu dalších vlastností, například na typ topného tělesa. Může být „mokrý“ nebo „suchý“. Ohřívače se liší konstrukcí, materiálem pouzdra atd. Rozdíly mezi suchým topným tělesem a mokrým topným tělesem v ohřívači vody budou diskutovány dále. Přečtení vám nezabere více než 10 minut.
„Mokrá“ topná tělesa pro ohřívače vody
Jak název napovídá, toto topné těleso je umístěno přímo v nádržce na vodu. Jeho základem je odporová spirála (zejména z nichromu nebo wolframu). Je umístěn v trubce z nerezové oceli nebo slitiny mědi (mosaz). Prostor mezi spirálou a tělesem je vyplněn dielektrickým sypkým materiálem.
Pouzdro se spirálou je připevněno ke speciální přírubě svařováním nebo pájením. Termostat a hořčíková anoda jsou často umístěny na stejné platformě. Je nutné změkčit vodu. Jakmile je ohřívač vody zapojen, spirála se zahřeje. Teplo z ní se přenáší do těla a dále do okolí.
Při výběru topného tělesa, které je lepší pro ohřívač vody, suché nebo mokré, musíte vzít v úvahu výhody druhé možnosti:
- různé modifikace. K prodeji jsou hotové výrobky: od domácností po průmyslové. S minimálním časem můžete vybrat topidlo pro téměř každý kotel bez ohledu na jeho výkon;
- nízké náklady ve srovnání se „suchými“ úpravami.
Pro prodloužení životnosti „mokrého“ topného tělesa se doporučuje pravidelně jej odvápňovat. Chcete-li to provést, stačí jej umístit do roztoku kyseliny citrónové na několik hodin. Je také nutné pravidelně měnit hořčíkovou anodu.
Jedinou významnou „nevýhodou“ topných těles „mokrého“ typu je nutnost úplného vypuštění vody, pokud je nutné ji vyměnit. Během tohoto postupu však můžete okamžitě zkontrolovat stav dalších součástí, například termostatu. A vyčistěte samotnou nádrž od vodního kamene a případných nečistot, pokud voda v kohoutku není kvalitní. Nesmíme zapomenout, že je nutné vyměnit i těsnění umístěné mezi přírubou a samotným kotlovým tělesem.
„Suchá“ topná tělesa pro ohřívače vody
U ohřívačů tohoto typu je spirála také umístěna v kovovém plášti. Ale pak se celá konstrukce umístí do keramické baňky. Chrání topné těleso před kontaktem s vodou. Volný prostor mezi pláštěm a trubkou se spirálkou je vyplněn buď speciálním olejem nebo křemičitým pískem. V některých případech zůstává jen vzduchová mezera a k výrobě baňky se používá steatit.
U „suchých“ ohřívačů se teplo z cívky nejprve přenese do ocelového pláště, poté do vymezovacího materiálu. A teprve poté se keramická baňka a voda přímo ohřívají. V případě „mokrých“ topných těles se voda kolem nich rychle ohřeje na 70–80 0C. Při použití „suchých“ ohřívačů probíhá ohřev pomaleji a rovnoměrněji v celém objemu nádrže.
Nesmíme však zapomínat, že „suchá“ topná tělesa v ohřívači vody mají své klady i zápory. A to je třeba vzít v úvahu při nákupu zařízení pro instalaci v soukromém domě nebo bytě.
Výhody instalace suchého topného tělesa do ohřívače vody
První věc, kterou potřebujete vědět, je, že „suchá“ topná tělesa jsou vždy umístěna mimo nádrž na vodu. Chcete-li jej vyměnit, nemusíte zcela vypustit vodu. Postup zabere minimum času ve srovnání s „mokrými“ úpravami. Pro získání přístupu k baňce stačí ve většině případů pouze odšroubovat zajišťovací šroub na bočním nebo spodním panelu kotle.
Při použití „suchých“ topných těles je třeba poznamenat několik dalších výhod:
- Při náhodném dotyku baňky prakticky neexistuje riziko úrazu elektrickým proudem. Totéž platí pro případné poruchy na krytu, např. při napěťových rázech v síti;
- Oproti „mokrým“ úpravám je životnost téměř 2x delší. Pokud jsou první navrženy na maximálně 1,5–2 roky, pak „suché“ vydrží 3–4;
- ohřívače jsou obecně poměrně malé velikosti;
- pokud se na povrchu baňky tvoří vodní kámen, je to v minimálních objemech. Neovlivní rychlost ohřevu vody a kvalitu provozu ohřívače vody jako celku.
Ale i když úplně chybí vodní kámen, odborníci stále doporučují neopouštět instalaci hořčíkové anody a pravidelně kontrolovat čistotu nádrže.
Nevýhody instalace suchého topného tělesa do ohřívače vody
Navzdory mnoha výhodám mají „suchá“ topná tělesa stále několik nevýhod, například:
- účinnost je nižší než u „mokrých“. „Suchý“ trubkový ohřívač stráví více času ohřevem stejného objemu vody na danou teplotu. Aby se tento nedostatek vyrovnal, výrobci často vybavují kotle dvěma topnými tělesy najednou;
- Sortiment hotových výrobků je velmi omezený. Pouze malá část výrobců ohřívačů vody používá „suchá“ topná tělesa. A pokud se za několik let model přestane vyrábět, mohou nastat problémy s nákupem náhradních dílů.
Kvalitní topná tělesa „suchá“ i „mokrá“ zakoupíte od firmy TEN Industry. Katalog obsahuje modely pro kotle, pračky a myčky nádobí.
Co je lepší: suché nebo mokré topné články v ohřívači vody?
Na tento bod nelze jednoznačně odpovědět. Je ale potřeba vzít v úvahu jednu věc. Kotel s keramickým „suchým“ trubkovým ohřívačem vody vyžaduje více pozornosti než s „mokrým“. A má to dobrý důvod.
Hořčíkové anody, pokud nejsou včas vyměněny, jsou dříve nebo později zničeny tvrdou vodou. A teprve poté je „mokré“ topné těleso pokryto vodním kamenem. Při tloušťce vrstvy 5–10 mm se kotel jednoduše vypne a přestane pracovat. Ale tělo samotné netrpí. Uživatel může vyměnit všechny potřebné díly pouze samostatně nebo s pomocí specialistů.
Situace se výrazně změní, pokud je v kotli instalováno „suché“ topné těleso. Pokud včas nenainstalujete novou hořčíkovou anodu, po chvíli budou stěny ocelové nádrže pokryty vodním kamenem. A zde bychom neměli vyloučit možnost, že se v pouzdře objeví průchozí otvory. Tento ohřívač vody nelze opravit. Budeš si muset koupit nový. To je podle mnoha odborníků rozdíl mezi ohřívači vody se „suchými“ a „mokrými“ topnými tělesy.
