V předvečer chladného období je velmi důležité, aby byl dům teplý. V moderním životě existuje velký výběr způsobů vytápění vašeho domova a každý rok se tento seznam rozšiřuje díky novým technologiím. Ale obvyklé metody se stále používají a neztratily svůj význam. Například generacemi prověřený způsob vytápění kamny na vodním okruhu. Ve skutečnosti je tato metoda kombinovaná a je založena na metodách kamen a ohřevu vody. Tento článek vám pomůže zjistit, jak postavit tento topný systém sami pomocí schémat a podrobného průvodce.
V očekávání chladného období je velmi důležité, aby byl dům teplý.
Specifika topného systému
Standardní způsob vytápění kamny rozvádí teplo nerovnoměrně, většina tepla je u kamen samotných, ale čím dále se od nich vzdalujete, tím bude chladněji. Ale přítomnost okruhu umožní distribuovat teplo po celém obytném prostoru. A s jedním sporákem vytopíte všechny místnosti v domě. Kamna ohřívají i stěny a kouřový kanál, což je při topení stejně důležité. Provoz tohoto způsobu vytápění je založen na principu kotle na tuhá paliva s výjimkou vodního okruhu a látky sloužící k přenosu tepelné energie.
Jádrem této konstrukce je spirálová část, která je součástí celého výměníku tepla, ke kterému je připojen zbytek řetězce.
Преимущества печного отопления
- Pro montáž jednotky nemusíte provádět drahé nákupy, protože komponenty jsou velmi dostupné.
- Долговечный срок работы. И в ходе службы потребуется проводить несущественный внешний ремонт, то есть косметические доработки. А это куда выгоднее техобслуживания в специализированном сервисе современных технологий.
- Дизайн готового механизма сделайте уникальным, как и параметры сооружения, которые подходят и после декорировать печь по индивидуальному проекту.
- В сравнении самодельного метода нагревания и стандартных нагревательных котлов, выигрывает первая, так как способствует нагреву не только теплоносителей, но и дымоходы. При работе такая система передает обогрев на радиаторы. Даже если перестать топить, печь будет долго еще нагревать помещения, пока не остынет полностью.
- Помимо всего прочего, вы можете подключить в такое отопление даже печь для приготовления еды. А теплообменный элемент, можно вмонтировать в уже существующий механизм.
Недостатки отопительной системы с водным контуром
- Zabírá spoustu volného místa. Pokud montujete konstrukci, musíte tento faktor vzít v úvahu. A pokud vylepšíte stávající jednotku zabudováním tepelného výměníku, budete muset palivo během dne přikládat mnohokrát, aby se neustále topil.
- Сниженная техника безопасности в отношении пожароопасности. Камины или печи подразумевают хранение топлива в непосредственной близости, а это значит, что нельзя оставлять без присмотра на длительное время.
- Pokud se záložka vyskytla s chybou výstupu kouře, pak bude obytný prostor naplněn oxidem uhelnatým. Což je nebezpečné i pro lidské zdraví.
Pro vaši informaci! Pokud se rozhodnete postavit tento typ vytápění ve venkovském domě, kde nejste neustále v zimě, použijte k naplnění jednotky nemrznoucí kapalinu, vyhnete se tak zamrznutí potrubí.
Princip fungování

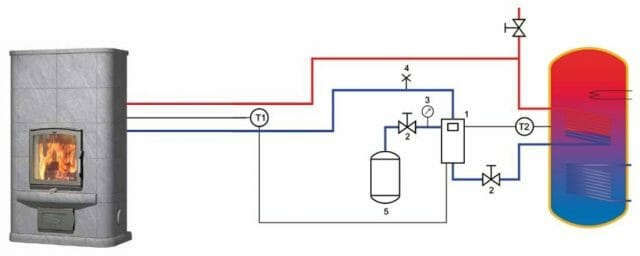

Princip fungování vytápění kamen s vodním okruhem je jednoduchý. Voda vstupuje do teplosměnného prvku, který je umístěn v peci, dochází k ohřevu v důsledku spalování paliva. Poté již horká voda distribuuje teplo, prochází radiátorem a vydává teplo. Po projetí kruhu podél řetězu se ochlazená voda opět vrací do pece.
Princip fungování vytápění kamen s vodním okruhem je jednoduchý
Montáž a připojení topných zařízení
I když máte základní designérské dovednosti, můžete si sami sestavit řetěz trouby pro vytápění, zvláště pokud víte, jak pokládat cihly nebo vybavit pece. Měli byste začít s přípravou výměníku tepla, protože to je nejdůležitější část celého mechanismu. Můžete si jej zakoupit v některé ze specializovaných prodejen nebo si to udělat sami pomocí trubek a železných plechů. Vytvořením návrhu sami můžete dát tvar, který potřebujete, s ohledem na vlastnosti prostoru místnosti.
Informace! Vzhledem k tomu, že systém je složitý, je lepší svěřit návrh důvěryhodným odborníkům, abyste se vyhnuli život ohrožujícím situacím v obytné oblasti, pokud v této věci nejste dostatečně kompetentní.
Topný systém lze vyrobit dvěma způsoby:
- vytvořte celý řetězec, počínaje instalací výměníku tepla;
- zabudování cívky do stávajícího systému.
Druhá možnost je obtížnější, protože musíte konstrukci částečně rozebrat. Kromě toho instalace dílu sníží objem pece.
Předpoklady pro montáž
Hladina vody v konstrukci teplosměnného prvku musí být vyšší než 4 cm, jinak dojde k varu, což je nepřijatelné.
Hladina vody v provedení teplosměnného prvku musí být nad 4 cm
Змеевик должен быть толщиной не меньше 5 мм. Если вы используете для сжигания уголь, то стенки должны быть еще толще, в противном случае они просто прогорят.
Při instalaci dodržujte vzdálenost od stěn podpalu. Ponechte alespoň 2 cm, tato vzdálenost bude dostatečná, vezmeme-li v úvahu roztažnost spirály při zahřátí.
С особой осторожностью отнеситесь к пажароопасности всей конструкции. Внутри печи должны быть расстояния между деревянными перегородками и стенами, так как простное соприкасание этих деталей грозит возгоранием. Оптимально сделать отделку из кирпича или другого огнеупорного материала.
Výměníky topných pecí
Níže uvedený diagram ukazuje jeden typ cívky. Je optimálně vhodný pro systémy vytápění a vaření, protože jej lze snadno umístit na sporák pro vaření.
Pro usnadnění procesu vytváření součásti můžete provést některé změny v návrhu, konkrétně změnit trubky ve tvaru U nahoře a dole na profilové. Mimo jiné, pokud existuje taková potřeba, můžete nahradit běžné trubky obdélníkovými profily.
Pokud trouba neumožňuje instalaci varné desky, pak by nejlepší možností bylo umístit několik trubek do vodorovné polohy, což výrazně zvýší úroveň účinnosti. Podle dispozice a uspořádání vlastního vodního okruhu je možné kamkoliv namontovat zařízení pro odběr vody nebo její úpravu.
Stavíme cívku z plechů železa
Kovová vrstva musí být u tohoto prvku minimálně 5 mm. Při odběru používají také profil 60 * 40 mm a 5 mm odbočné trubky, jsou určeny pro výstup vody a vodní hmoty. Celková velikost zařízení závisí na délce palivové části kamen.
Kovová vrstva musí být u tohoto prvku minimálně 5 mm
Pokud je prvek nakonec instalován do topného a varného systému, pak by nejlepším řešením bylo nechat plyn ohřát polici spirály a jít do kouřových kanálů, které budou umístěny před výměníkem. S tímto výpočtem je snadné umístit varnou plochu.
Также деталь можно сделать в виде книги, если соединить крайние панели трубками или профилем. Но при таком сооружении верхняя полка будет отсутствовать. А для оптимальной проходимости нужно поставить соединительные трубки в верхней части. Входи выход лучше организовать сзади теплообменника или на его боковой части.
V tomto provedení je lepší umístit varnou desku bezprostředně nad registr.
Приступаем к монтажу контура
Собирание сооружения происходит по тому же принципу, что и в других системах отапливания. Не забудьте учесть один нюанс, при таком виде обогрева, возвращающаяся масса воды поступает в печь уровнем выше.
